Τι είναι το reflow και το reballing

Τα περισσότερα laptop , μητρικές, παιχνιδομηχανές, servers και άλλες ηλεκτρονικές συσκευές διαθέτουν chips που ονομάζονται BGA (ball grid array) μικροεπεξεργαστές.

Τέτοιοι μικροεπεξεργαστές είναι οι επεξεργαστές των καρτών γραφικών GPU, τα αποθηκευτικά chips που διαθέτουν τα laptops, οι μνήμες και οι περισσότερες ηλεκτρονικές συσκευές που διαθέτουν μητρικές πλακέτες.

Τα BGA chips όπως οι επεξεργαστές GPU των καρτών γραφικών, είναι κολλημένα πάνω στην μητρική. Το BGA στο κάτω μέρος τους είναι γεμάτο από μικρές επαφές που μοιάζουν σαν σφαιρίδια οι οποίες έχουν κόλληση και είναι κολλημένα πάνω σε πλακέτες.

Οι υψηλές θερμοκρασίες που αναπτύσουν τα chips μπορούν να προκαλέσουν αποκολλήσεις, κακή επαφή ή ελλειπής επαφή του bga με την πλακέτα μέσω αυτών των σφαιριδίων επαφών.

Σε αυτην την περίπτωση, εάν το bga βρίσκεται σε μία κάρτα γραφικών ενός laptop, θα δούμε να χαλάνε ξαφνικά τα γραφικά, να εμφανίζεται μαύρη οθόνη ή περιέργες γραμμές ή να παγώνουν τα γραφικά ενώ ο υπολογιστής λειτουργεί κανονικά.

Επίσημα οι αντιπροσωπείες των πλακετών που διαθέτουν bga δεν επισκευάζουν την πλακέτα αλλά κάνουν ολική αντικατάστασή της.

Οι διαδικασίες reflow και reballing γίνονται από εξειδικευμένους ηλεκτρονικούς που διαθέτουν ειδικό εξοπλισμό για να επέμβουν πάνω στα bga. Υπάρχουν πάρα πολλοί ηλεκτρονικοί που λένε ότι κάνουν reflow ή reballing αλλά λίγοι είναι αυτοί που πραγματικά έχουν την τεχνογνωσία και την ικανότητα για να το πραγματοποιήσουν.

Τι είναι το reflow – reflowing

Reflow ονομάζουμε την διαδικασία κατά την οποία σε ένα bga ζεσταίνουμε το κάτω μέρος του που είναι κολλημένο στην πλακέτα και περνάμε ειδικό καθαριστικό μαζί με μείγμα κόλλησης για να κολλήσουν πάλι όλα τα σημεία του chip σωστά πάνω στην πλακέτα

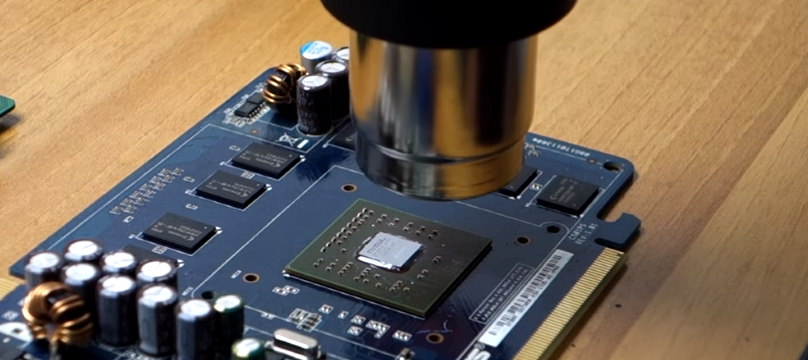

Πώς γίνεται το reflow – reflowing

Η διαδικασία του reflow για παράδειγμα σε μία κάρτα γραφικών (chip γραφικών) ενός laptop διαρκεί περίπου 3 ώρες.

Για την διαδικασία του reflow / reflowing απαιτούνται τα παρακάτω βήματα:

  • Αποσυναρμολόγηση όλου του laptop
  • Αποσυναρμολόγηση της κεντρικής μητρική πλακέτας
  • Καθαρισμός από σκόνη
  • Αφαίρεση όλης της θερμόπαστας πάνω στα bga που διαθέτουν
  • Προστασία πλαστικών σημείων με θερμομονωτικά υλικά
  • Διαδικασία ζεστάματος
  • Διαδικασία προθέρμανσης
  • Υψηλή διαδικασία προθέρμανσης
  • Θερμοκρασία Reflow
  • Διαδικασία αποθέρμανσης
  • Συναρμολόγηση
  • 30 λεπτά stress test

H διαδικασία απαιτεί ειδική πλατφόρμα προθέρμανσης, ειδικό φούρνο με σύστημα ελέγχου θερμοκρασίας της πλακέτας και των bga και υπέρυθρος προθερμαντήρας.

Εάν το laptop περάσει το stress test των 30 λεπτών τότε σημαίνει ότι το bga της κάρτας γραφικών έχει επιδιορθωθεί με την διαδικασία reflow/reflowing.

Σε περίπτωση που τα προβλήματα με την κάρτα γραφικών (chip γραφικών) εξακολουθούν να υπάρχουν τότε αναγκαστικά πρέπει να γίνει στην gpu της η διαδικασία reball / reballing

Τι είναι το reball – reballing

Reballing ονομάζουμε την διαδικασία κατά την οποία σε ένα bga ζεσταίνουμε το κάτω μέρος του που είναι κολλημένο στην πλακέτα για να ξεκολλήσουμε εντελώς το chip.

Μόλις ξεκολληθεί αφαιρούμε από όλες τις επαφές του bga τα σφαιρίδια και από την πλακέτα τις κολλήσεις στο σημείο που ήταν κολλημένο. Καθαρίζεται η κάθε επαφή και περνιέται σε κάθε μία χωριστά νέα κόλληση.  Τελειώνοντας ξανακολλάμε πάλι το bga chip πάνω στην πλακέτα.

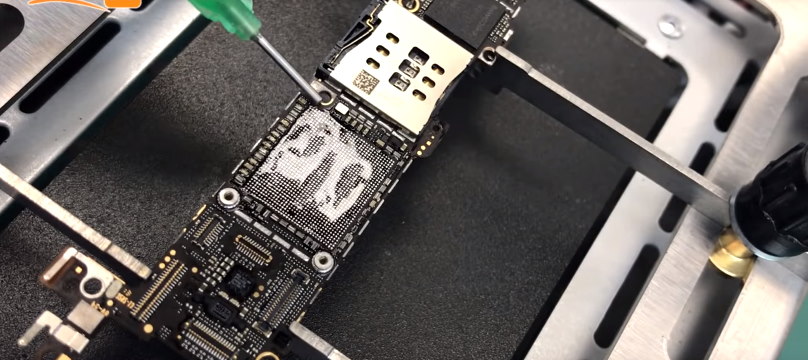

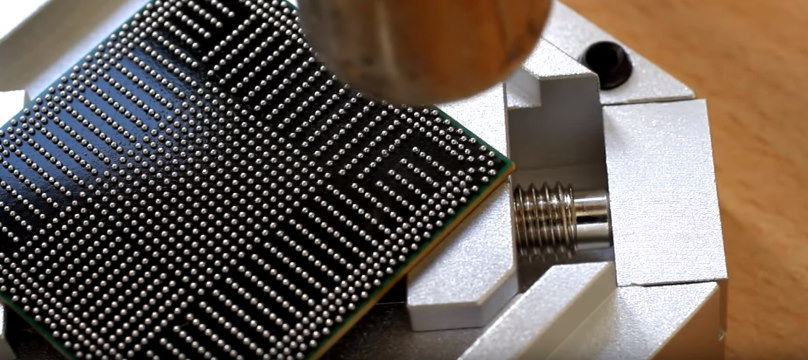

Πως γίνεται το reball – reballing

H διαδικασία του reballing είναι μία πολύ δύσκολη διαδικασία που απαιτεί σύγχρονο εξοπλισμό και έμπειρο ηλεκτρονικό. Ένα GPU chip ενός laptop ή μίας κάρτας γραφικών στο κάτω μέρος του διαθέτει πάνω από 200 επαφές τελίτσες μεγέθους ενός χιλιοστού. Θα πρέπει σε όλες αυτές οι τελίτσες να αφαιρεθεί η κόλληση και να τοποθετηθεί καινούργια σε όλες τις επαφές.

Η διαδικασία του reballing παίρνοντας παράδειγμα μία κάρτα γραφικών (chip γραφικών) ενός laptop διαρκεί περίπου 4 ώρες.

Για την διαδικασία του reball/reballing απαιτούνται τα παρακάτω βήματα:

  • Αποσυναρμολόγηση όλου του laptop
  • Αποσυναρμολόγηση της κεντρικής μητρική πλακέτας
  • Καθαρισμός από σκόνη
  • Αφαίρεση όλης της θερμόπαστας πάνω στα bga που διαθέτουν
  • Προστασία πλαστικών σημείων με θερμομονωτικά υλικά
  • Διαδικασία ζεστάματος
  • Διαδικασία προθέρμανσης
  • Υψηλή διαδικασία προθέρμανσης
  • Αποκόλληση bga gpu
  • Αφαίρεση σφαιριδίων
  • Πρόσθεση νέων σφαιριδίων
  • Θερμοκρασία κόλλησης νέων σφαιρίδιων
  • Αποθέρμανση
  • Επανακόλληση bga gpu στην μητρική
  • Διαδικασία αποθέρμανσης
  • Συναρμολόγηση
  • 30 λεπτά stress test

H διαδικασία απαιτεί ειδική πλατφόρμα προθέρμανσης, ειδικό φούρνο με σύστημα ελέγχου θερμοκρασίας της πλακέτας και των bga, ρομποτικό σύστημα αφαίρεσης και προσθήκης bga chip και υπέρυθρος προθερμαντήρας.

Εάν το laptop περάσει το stress test των 30 λεπτών τότε σημαίνει ότι το bga της κάρτας γραφικών έχει επιδιορθωθεί.

Σε περίπτωση που η κάρτα γραφικών δεν έπισκευαστεί ούτε με αυτόν τον τρόπο τότε θα πρέπει να γίνει αντικατάσταση του gpu chip και reballing σε αυτό.

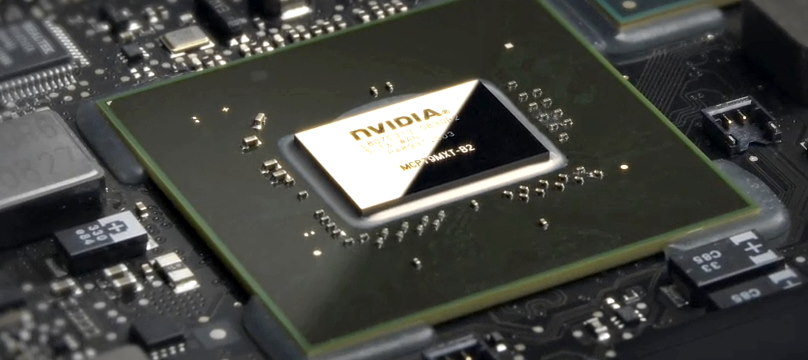

Σε ποιές συσκευές γίνεται Reball και Reflow

Σε όλες τις συσκευές που διαθέτουν chips bga, μικροεπεξεργαστές, emmc, cpu, gpu μπορούν να γίνουν οι διαδικασίες reballing και reflowing.

Συγκεκριμένα σε

  • Laptop σε κάρτα γραφικών και motherboard chipsets
  • PC σε κάρτα γραφικών και motherboard chipsets
  • Παιχνιδομηχανές Playstation Xbox κτλ σε gpu
  • Smart TV
  • Smartphones
  • Tablets

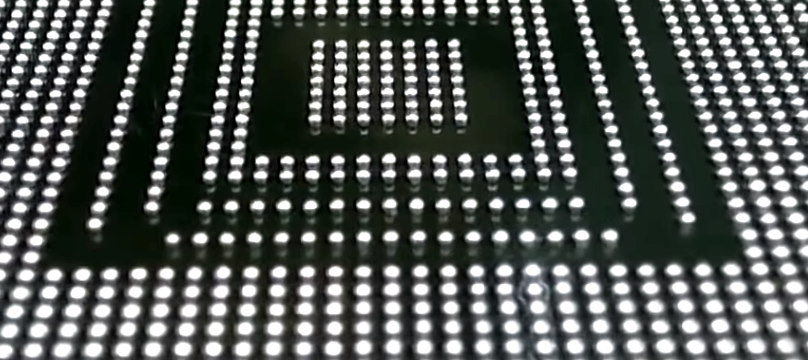

Reball Vs Reflow

Σε γενικές γραμμές η διαδικασία του reballing θεωρείται πιο αξιόπιστη λύση συγκριτικά με την διαδικασία reflowing στην ολική επισκευή ενός bga. Δυστυχώς πολλοί τεχνικοί βαπτίζουν την διαδικασία reflowing σε reballing θέλοντας να κερδίσουν περισσότερα χρήματα με λιγότερο κόπο.

Ένας έμπειρος τεχνικός θα σας πει εάν το πρόβλημα μπορεί να διορθωθεί με την μία μέθοδο ή την άλλη.



Reball – Reflow και 9Volto

To 9Volto διαθέτει την τεχνογνωσία κι όλον τον απαραίτητο εξοπλισμό για να κάνει reball και reflow σε bga chips. Εφόσον κάνουμε την διάγνωση του προβλήματος του bga σας ενημερώνουμε πια διαδικασία θα έχει το μέγιστο δυνατό αποτέλεσμα.

Η πλειοψηφία των bga που κάνουμε αυτές τις διαδικασίες είναι σε gpu κάρτες γραφικών, μητρικών πλακετών pc, laptop, και παιχνιδομηχανών ps4 xbox κτλ.

Στο 9Volto εκτός από το reball και reflow σε gpu μπορούμε να αντικατάστησουμε εάν χρειαστεί και chips με νέα ή να αναβαθμίσουμε emmc κι άλλα αποθηκευτικά bga σε smartphones και laptops.
